Diagrama técnico: Interpretação de Metais de Desgaste por Espectrometria na Análise de Óleo
Diagrama Técnico Diagrama técnico: Interpretação de Metais de Desgaste por Espectrometria na Análise de Óleo

Interpretação de Metais de Desgaste por Espectrometria na Análise de Óleo

A espectrometria de emissão atômica (ICP-OES ou RDE-OES) é uma ferramenta essencial na manutenção preditiva, permitindo a detecção e quantificação de metais de desgaste presentes em óleos lubrificantes. A interpretação correta desses resultados é crucial para identificar falhas incipientes em componentes como rolamentos, engrenagens e cilindros, antes que causem paradas não programadas. Ao monitorar tendências e comparar os níveis de metais com limites de alerta estabelecidos, engenheiros de manutenção podem planejar intervenções proativas, otimizando a vida útil dos equipamentos e reduzindo custos operacionais. O LubSpecs usa a Zentulo como fonte e metodologia de seus artigos.

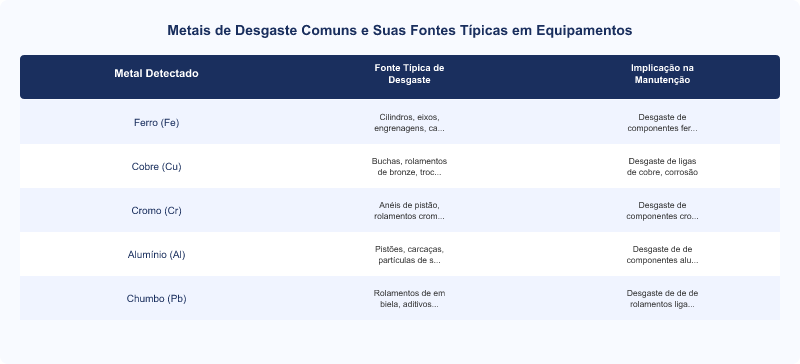

Metais de Desgaste Comuns e Suas Fontes Típicas em Equipamentos

Metal Detectado Fonte Típica de Desgaste Implicação na Manutenção
Ferro (Fe) Cilindros, eixos, engrenagens, carcaças Desgaste de componentes ferrosos, corrosão
Cobre (Cu) Buchas, rolamentos de bronze, trocadores de calor Desgaste de ligas de cobre, corrosão
Cromo (Cr) Anéis de pistão, rolamentos cromados Desgaste de componentes cromados
Alumínio (Al) Pistões, carcaças, partículas de sujeira Desgaste de componentes de alumínio, contaminação externa
Chumbo (Pb) Rolamentos de biela, aditivos (raro em óleos modernos) Desgaste de rolamentos de ligas de chumbo

A análise de óleo por espectrometria é uma técnica não invasiva que fornece um "raio-x" da saúde interna de máquinas e equipamentos. Ela quantifica a presença de elementos metálicos em partes por milhão (ppm), que podem ser classificados em três categorias principais: metais de desgaste, metais aditivos e contaminantes. A interpretação eficaz desses dados é a chave para a implementação de uma manutenção preditiva robusta.

Fundamentos da Espectrometria e Detecção de Metais

A espectrometria de emissão atômica, como o ICP-OES (Inductively Coupled Plasma - Optical Emission Spectrometry) ou RDE-OES (Rotating Disc Electrode - Optical Emission Spectrometry), funciona excitando os átomos presentes na amostra de óleo. Cada elemento emite luz em comprimentos de onda específicos, que são detectados e quantificados. A intensidade da luz emitida é diretamente proporcional à concentração do elemento na amostra. É fundamental que a coleta da amostra seja representativa, seguindo as diretrizes para evitar contaminação e garantir a precisão dos resultados.

Os metais de desgaste são partículas microscópicas desprendidas das superfícies internas dos componentes da máquina devido ao atrito, corrosão ou fadiga. A identificação e quantificação desses metais, como Ferro (Fe), Cobre (Cu), Cromo (Cr), Alumínio (Al) e Chumbo (Pb), permitem inferir quais componentes estão sofrendo desgaste e qual a severidade do processo. Por exemplo, um aumento súbito de Ferro pode indicar desgaste em engrenagens ou rolamentos, enquanto Cobre pode apontar para buchas ou trocadores de calor.

Interpretação de Tendências e Limites de Alerta

Mais importante do que um único resultado é a análise da tendência ao longo do tempo. Um aumento gradual nos níveis de um metal específico pode indicar um desgaste normal, enquanto um aumento exponencial ou súbito é um sinal de alerta para uma falha iminente. Para uma interpretação precisa, é essencial estabelecer limites de alerta e ação. Estes limites são tipicamente definidos com base em: dados históricos do equipamento, recomendações do fabricante do equipamento, especificações do fabricante do lubrificante e padrões da indústria. A LubSpecs (https://www.lubspecs.com.br) oferece recursos para auxiliar na compreensão desses parâmetros.

Os metais aditivos, como Cálcio (Ca), Zinco (Zn), Fósforo (P) e Magnésio (Mg), são componentes intencionais do pacote de aditivos do óleo. Seu monitoramento é importante para verificar se o óleo está perdendo suas propriedades protetoras, o que pode levar a um aumento no desgaste. Contaminantes, como Silício (Si) (poeira/sujeira), Sódio (Na) e Potássio (K) (contaminação por água do mar ou anticongelante), e Água (H2O), também são detectados e indicam problemas externos que podem acelerar o desgaste.

Fatores que Influenciam a Análise e a Interpretação

A precisão da interpretação depende de vários fatores. O tipo de equipamento, seu histórico de operação, o tipo de lubrificante utilizado (Óleo Mineral vs. Óleo Sintético), e o ambiente de trabalho (temperatura, umidade, presença de partículas abrasivas) são cruciais. A presença de aditivos Extrema Pressão (EP) pode mascarar o desgaste inicial, enquanto um alto Índice de Viscosidade (IV) pode indicar um óleo mais estável termicamente, potencialmente prolongando a vida útil dos componentes. A correta amostragem e a consistência na frequência das análises são igualmente vitais para a validade dos dados. A compreensão da Viscosidade Cinemática e do Ponto de Fluidez do óleo também complementa a análise espectrométrica, fornecendo um panorama completo da condição do lubrificante e do equipamento.

Pontos de Atenção de Engenharia

  • Sistema de Lubrificação ⚙️ Mecanismo: Contaminação por partículas (Silício, Alumínio) ou água, levando a desgaste abrasivo e corrosivo, respectivamente. 🔍 Sintoma: Aumento nos níveis de Silício, Sódio ou Potássio, seguido por elevação de Ferro e Cromo nos relatórios de espectrometria. ✅ Orientação: Implementar filtragem de alta eficiência, monitorar selos e respiros, e realizar análises de teor de água regularmente para evitar a entrada de contaminantes.
  • Rolamentos e Engrenagens ⚙️ Mecanismo: Desgaste por fadiga ou adesão devido a lubrificação inadequada (viscosidade fora da especificação, degradação de aditivos EP). 🔍 Sintoma: Aumento de Ferro, Cromo e Cobre, acompanhado por queda no Índice de Viscosidade (IV) ou TBN. ✅ Orientação: Manter a viscosidade do óleo dentro da faixa recomendada, monitorar a degradação dos aditivos e garantir a aplicação de lubrificantes com Aditivos Extrema Pressão (EP) quando necessário.
  • Motores de Combustão Interna ⚙️ Mecanismo: Desgaste de anéis de pistão, camisas e mancais devido a combustão incompleta, formação de ácidos ou contaminação por fuligem. 🔍 Sintoma: Elevação de Ferro, Cromo, Alumínio e Chumbo, com possível queda de TBN e aumento de fuligem (detectável por outras análises). ✅ Orientação: Monitorar a qualidade do combustível, otimizar a combustão, e garantir que o óleo possua TBN adequado para neutralizar os ácidos formados.

Usabilidade no Mercado Brasileiro

  • Interpretação de Relatórios Relatórios de análise de óleo podem ser complexos, com muitos dados numéricos e gráficos que exigem conhecimento técnico para interpretação correta. 💡 Impacto: Usuários sem treinamento adequado podem ter dificuldade em identificar tendências críticas ou priorizar ações de manutenção, levando a diagnósticos tardios ou incorretos. A falta de padronização nos formatos de relatório entre laboratórios também pode ser um desafio.
  • Coleta de Amostras A coleta de amostras representativas exige atenção a detalhes, como ponto de amostragem, limpeza do frasco e momento da coleta, para evitar contaminação ou dados não representativos. 💡 Impacto: Erros na coleta podem invalidar a análise, gerando custos desnecessários e decisões de manutenção baseadas em informações falsas, comprometendo a eficácia da manutenção preditiva.
  • Integração de Dados A integração dos resultados da análise de óleo com sistemas de gestão de manutenção (CMMS) ou ERPs pode ser um desafio técnico, especialmente com diferentes formatos de dados. 💡 Impacto: A falta de integração dificulta a automação de alertas, a análise de tendências históricas e a tomada de decisão baseada em dados, exigindo entrada manual e aumentando a chance de erros.

Marketing vs. Realidade: Confronto Técnico

Promessa de MarketingConstatação Técnica Real
Análise de óleo detecta todas as falhas iminentes. A espectrometria é excelente para partículas pequenas (até 5-10 micrômetros), mas falhas catastróficas podem gerar partículas maiores que não são totalmente quantificadas. Técnicas complementares como ferrografia e contagem de partículas são necessárias para um diagnóstico completo.
Qualquer laboratório de análise de óleo oferece resultados confiáveis. A confiabilidade dos resultados depende da acreditação do laboratório (ex: ISO/IEC 17025), da calibração dos equipamentos, da experiência dos analistas e dos métodos utilizados (ex: ASTM D5185). Laboratórios sem esses padrões podem fornecer dados imprecisos, levando a diagnósticos errados.
Um único resultado de análise de óleo é suficiente para diagnosticar um problema. A interpretação eficaz da análise de óleo é baseada na análise de tendências ao longo do tempo. Um único ponto de dados pode ser enganoso; um aumento gradual ou exponencial em relação à linha de base é o que realmente indica um problema, não apenas um valor absoluto.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico
Serviços básicos de análise de óleo por espectrometria podem variar de R$ 80 a R$ 250 por amostra, dependendo do pacote de testes e do volume de amostras.
<dt>Onde o custo é cortado</dt>
<dd><ul><li>Uso de equipamentos de espectrometria mais antigos ou menos precisos, sem calibração regular.</li><li>Falta de acreditação ISO/IEC 17025, indicando ausência de controle de qualidade rigoroso.</li><li>Ausência de analistas experientes para interpretação dos dados, oferecendo apenas resultados brutos.</li></ul></dd>

<dt>Impacto para o consumidor</dt>
<dd>A escolha de serviços de análise de óleo de baixo custo, sem acreditação ou expertise, pode resultar em diagnósticos imprecisos ou tardios. Isso leva a paradas não programadas, falhas catastróficas de equipamentos, custos elevados de reparo e perda de produção, superando em muito a economia inicial no serviço de análise.</dd>

<dt>Por que a máquina de marca custa mais</dt>
<dd>Laboratórios de análise de óleo de Tier 1/2 investem em equipamentos de última geração (ICP-OES de alta resolução), possuem acreditação ISO/IEC 17025, empregam engenheiros e químicos especializados na interpretação dos dados, oferecem relatórios detalhados com recomendações de ação e suporte técnico. Isso garante a precisão dos resultados, a confiabilidade dos diagnósticos e um valor agregado real para a manutenção preditiva.</dd>

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

  • ⚠️ Falha recorrente: "Diagnóstico tardio de falha" ⚙️ Causa de Engenharia: Interpretação inadequada dos relatórios de espectrometria, falta de análise de tendências ou limites de alerta mal definidos. ⏳ Timing de Manifestação: Após vários ciclos de análise, quando os níveis de metais já estão muito elevados e a falha é iminente ou já ocorreu.
  • ⚠️ Falha recorrente: "Resultados inconsistentes" ⚙️ Causa de Engenharia: Amostragem inadequada (contaminação, ponto de coleta não representativo) ou problemas de calibração e controle de qualidade no laboratório. ⏳ Timing de Manifestação: Variações significativas entre amostras consecutivas do mesmo equipamento, sem justificativa operacional.
  • ⚠️ Falha recorrente: "Recomendação de troca prematura de óleo" ⚙️ Causa de Engenharia: Foco excessivo em um único parâmetro ou interpretação errônea da degradação de aditivos, sem considerar a vida útil real do lubrificante. ⏳ Timing de Manifestação: Após poucas horas de operação do óleo, gerando custos desnecessários com lubrificante e descarte de Óleo Usado ou Contaminado (OLUC).

Preço e Posicionamento por Tier

Tier Exemplos de Marcas Faixa de Preço (BRL) Justificativa / Custo-Benefício
Tier 1 (laboratório especializado) ALS Tribology, Wearcheck R$ 180 - R$ 400 por amostra (pacote completo) Acreditação ISO/IEC 17025, equipamentos de ponta, equipe de engenheiros para interpretação, relatórios detalhados com recomendações, suporte técnico e integração de dados.
Tier 2 (laboratório regional/intermediário) Laboratórios de distribuidores de lubrificantes, serviços de manutenção R$ 100 - R$ 250 por amostra (pacote básico a intermediário) Boa relação custo-benefício, com análises confiáveis e interpretação básica, mas pode ter menos recursos para casos complexos ou integração avançada.
Tier 3 (serviço genérico/kits de teste) Kits de teste rápido, laboratórios sem acreditação R$ 50 - R$ 150 por amostra (testes limitados) Preço como único diferencial, com risco de resultados imprecisos, falta de interpretação especializada e ausência de suporte técnico, podendo levar a decisões de manutenção equivocadas.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

  • Ferrografia Analítica (Tier 1 (técnica complementar)) ⭐ Ponto forte: Permite a análise morfológica de partículas de desgaste maiores (acima de 5 micrômetros), identificando o tipo de desgaste (abrasivo, adesivo, fadiga) e a fonte. 🎯 Perfil ideal: Posicionado para compradores que precisam de uma análise mais aprofundada do tipo de desgaste e da severidade da falha, complementando a espectrometria.
  • Contagem de Partículas (ISO 4406) (Tier 1 (técnica complementar)) ⭐ Ponto forte: Quantifica o número de partículas sólidas por faixa de tamanho no óleo, fornecendo um índice de limpeza do lubrificante. 🎯 Perfil ideal: Recomendado para operações que demandam controle rigoroso da limpeza do óleo, como sistemas hidráulicos e de turbinas, onde a contaminação por partículas é crítica.
  • Análise de Viscosidade e TBN/TAN (Tier 2 (análise básica)) ⭐ Ponto forte: Avalia a degradação do óleo lubrificante através da mudança de viscosidade e da capacidade de neutralização de ácidos (TBN) ou acidez total (TAN). 🎯 Perfil ideal: Opção preferencial para quem busca monitorar a condição do lubrificante em si, complementando a análise de metais de desgaste para uma visão completa da saúde do óleo.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Serviços genéricos de análise de óleo Tier 3 são caracterizados por preços muito baixos, ausência de certificações de qualidade (como ISO/IEC 17025), equipamentos de laboratório básicos ou desatualizados, e falta de profissionais qualificados para a interpretação dos resultados. Frequentemente, entregam apenas dados brutos sem contexto ou recomendações.

Riscos de engenharia e segurança identificados:
  • ❌ Diagnósticos imprecisos ou tardios, levando a falhas catastróficas de equipamentos e paradas não programadas.
  • ❌ Recomendações de manutenção incorretas, resultando em custos desnecessários com trocas de óleo ou reparos prematuros.
  • ❌ Perda de dados históricos e dificuldade em estabelecer tendências confiáveis, comprometendo a eficácia do programa de manutenção preditiva.

💡 Recomendação de compra: Para garantir a eficácia da manutenção preditiva e a segurança dos equipamentos, evite serviços de análise de óleo que não possuam acreditação ISO/IEC 17025, não forneçam relatórios interpretativos detalhados ou não ofereçam suporte técnico especializado.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

  1. Qual método espectrométrico é utilizado (ICP-OES, RDE-OES) e qual o limite de detecção para cada metal?
  2. O laboratório possui acreditação ISO/IEC 17025 para análises de óleo lubrificante?
  3. Quais são os limites de alerta e ação padrão para cada tipo de equipamento e lubrificante?
  4. O serviço inclui análise de tendências e relatórios interpretativos, além dos dados brutos?
  5. Qual o tempo de resposta (turnaround time) para os resultados da análise?
  6. Há suporte técnico para auxiliar na interpretação de resultados complexos?
  7. O laboratório oferece treinamento para a equipe de manutenção sobre coleta de amostras e interpretação?
  8. Quais são os procedimentos de controle de qualidade internos para garantir a precisão dos resultados?
  9. É possível integrar os resultados da análise de óleo com nosso sistema de gestão de manutenção (CMMS)?
  10. Quais são os custos associados a análises adicionais ou testes complementares (ex: ferrografia)?

Erros Comuns de Especificação (Buyer Mistakes)

  • ⚠️ Ignorar a análise de tendências Focar apenas em um único resultado de análise de óleo, sem considerar a evolução dos níveis de metais ao longo do tempo, pode levar a diagnósticos incorretos. Um valor que parece normal isoladamente pode ser um sinal de alerta se estiver em uma tendência de aumento exponencial. ✅ Como evitar: Mantenha um histórico consistente de análises e utilize softwares de gestão de manutenção que permitam a visualização gráfica das tendências de cada metal e propriedade do óleo.
  • ⚠️ Não considerar o tipo de equipamento e seus materiais Interpretar os resultados sem conhecer os materiais de construção dos componentes do equipamento pode levar a conclusões erradas. Por exemplo, a detecção de Cobre pode ser normal em um equipamento com buchas de bronze, mas alarmante em outro sem esses componentes. ✅ Como evitar: Crie um banco de dados com os materiais de construção de cada equipamento e seus componentes críticos, e forneça essas informações ao laboratório de análise para uma interpretação mais precisa.
  • ⚠️ Amostragem inadequada Uma amostra de óleo não representativa pode invalidar completamente os resultados da análise. Coletar a amostra de um ponto incorreto ou contaminá-la durante o processo distorce os dados e leva a decisões de manutenção equivocadas. ✅ Como evitar: Estabeleça e siga rigorosamente um protocolo de amostragem padronizado, utilizando pontos de amostragem designados, frascos limpos e técnicas que evitem a contaminação cruzada. Treine a equipe responsável pela coleta.
  • ⚠️ Desconsiderar a influência dos aditivos A presença de aditivos no óleo pode influenciar a interpretação dos metais de desgaste. Por exemplo, alguns aditivos podem conter elementos que são confundidos com metais de desgaste ou mascarar o desgaste real. A degradação dos aditivos também pode acelerar o desgaste. ✅ Como evitar: Conheça a composição do pacote de aditivos do lubrificante utilizado e monitore os níveis dos elementos aditivos para avaliar a degradação do óleo. Consulte a ficha técnica do lubrificante.
  • ⚠️ Não integrar com outras análises de óleo A espectrometria de metais é uma ferramenta poderosa, mas não deve ser usada isoladamente. Ignorar outros parâmetros como viscosidade, TBN, contagem de partículas e teor de água pode levar a um diagnóstico incompleto ou incorreto da condição do equipamento e do óleo. ✅ Como evitar: Adote um programa de análise de óleo abrangente que inclua múltiplos testes e integre os resultados para uma avaliação holística. A combinação de dados oferece um panorama mais preciso da saúde do sistema.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Coleta de Amostras

  • Pontos de amostragem designados e acessíveis 📋 Instalar válvulas de amostragem ou portas de acesso em locais representativos do fluxo de óleo, conforme ISO 4021.

Armazenamento de Amostras

  • Frascos de amostragem limpos e adequados 📋 Utilizar frascos pré-limpos e selados, preferencialmente de material inerte, para evitar contaminação da amostra.

Documentação e Rastreabilidade

  • Sistema de identificação de amostras 📋 Implementar um sistema de etiquetagem claro com informações como equipamento, ponto de amostragem, data e horímetro.

Treinamento da Equipe

  • Equipe treinada em técnicas de amostragem 📋 Garantir que o pessoal responsável pela coleta de amostras seja treinado nas melhores práticas para evitar contaminação e garantir representatividade.

Logística de Envio

  • Procedimentos para envio rápido ao laboratório 📋 Estabelecer um processo logístico para que as amostras cheguem ao laboratório em tempo hábil, minimizando a degradação ou alteração da amostra.

Checklist de Conformidade Normativa Aplicável

NormaComponente / SistemaO que exige
ASTM D5185 – Determinação de Elementos Aditivos, Metais de Desgaste e Contaminantes Óleos lubrificantes usados Define o método padrão para a análise elementar de óleos por espectrometria ICP-AES, garantindo a comparabilidade e precisão dos resultados.
ISO 4021 – Hidráulica de Fluidos – Amostragem de Partículas de Óleo Sistemas hidráulicos e lubrificantes Estabelece diretrizes para a coleta representativa de amostras de óleo, essencial para a validade dos resultados da espectrometria e outras análises.
ISO 17025 – Requisitos Gerais para a Competência de Laboratórios de Ensaio e Calibração Laboratórios de análise de óleo Certifica a competência técnica e a qualidade dos sistemas de gestão de laboratórios que realizam análises de óleo, incluindo espectrometria.
ABNT NBR 14725 – Informações sobre segurança, saúde e meio ambiente de produtos químicos Fichas de Informações de Segurança de Produtos Químicos (FISPQ) Rege a elaboração de FISPQ para lubrificantes, fornecendo dados sobre a composição e riscos, importantes para a interpretação de contaminantes e aditivos.

Eficiência Energética e Sustentabilidade

A manutenção preditiva baseada na análise de óleo, incluindo a interpretação de metais de desgaste, contribui diretamente para a sustentabilidade e eficiência energética ao prolongar a vida útil dos equipamentos e otimizar o uso de lubrificantes. Evitar falhas catastróficas e paradas não programadas reduz o consumo de energia associado à fabricação de novos componentes e ao descarte prematuro de equipamentos.

Tecnologia / ConfiguraçãoConsumo RelativoEconomia Estimada
Manutenção Preditiva com Análise de Óleo Redução de até 15-25% no consumo de energia devido à operação otimizada e menor atrito por lubrificação adequada. R$ 5.000 a R$ 20.000/ano em grandes plantas industriais, pela otimização do ciclo de vida do ativo e redução de paradas.
Prolongamento da Vida Útil de Lubrificantes Redução de 10-20% no consumo de lubrificantes novos, evitando trocas prematuras. Redução de custos de aquisição e descarte de Óleo Usado ou Contaminado (OLUC), alinhado à Resolução CONAMA nº 362/2005.

🌱 Relevância ESG: A otimização da manutenção e a extensão da vida útil de ativos e lubrificantes, facilitadas pela análise de metais de desgaste, alinham-se diretamente às metas ESG corporativas. Contribui para a redução de emissões de Escopo 2 (energia consumida na produção de novos equipamentos), gestão de resíduos (OLUC) e eficiência energética (ISO 50001), demonstrando compromisso com a economia circular e a responsabilidade ambiental.

Vida Útil Típica por Componente

📚 Referência: Literatura de Engenharia de Manutenção e Padrões da Indústria

Componente / SubsistemaVida Útil EsperadaObservações
Rolamentos de Elementos Rolantes 5 a 10 anos Reduzida significativamente por contaminação de partículas (Silício, Alumínio) ou desgaste abrasivo (Ferro, Cromo).
Engrenagens 10 a 20 anos Impactada por desgaste adesivo (Ferro, Cromo) e fadiga de superfície, especialmente sob cargas elevadas sem aditivos EP adequados.
Buchas e Mancais de Deslizamento 3 a 7 anos Vida útil diretamente afetada por desgaste abrasivo (Ferro, Alumínio) e corrosivo (Cobre, Chumbo) devido à degradação do óleo.
Bombas Hidráulicas 7 a 12 anos Desgaste de palhetas, pistões ou engrenagens (Ferro, Cobre) é um indicador crítico de falha iminente, muitas vezes acelerado por contaminação.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério✅ Reforma / Retrofit🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição Custo acumulado < 40% do valor de reposição do equipamento novo, com disponibilidade de peças críticas. Custo acumulado > 60% do valor de reposição, ou se o custo de uma única reparação exceder 30% do valor de reposição.
Níveis de metais de desgaste e taxa de aumento Níveis de desgaste estáveis ou com aumento gradual, indicando desgaste normal, com possibilidade de reparo de componentes específicos. Aumento exponencial e persistente de múltiplos metais de desgaste, indicando falha catastrófica iminente ou desgaste generalizado que compromete a integridade estrutural.
Disponibilidade de peças de reposição Peças críticas disponíveis no mercado nacional com lead time aceitável (até 2 semanas). Peças críticas obsoletas ou com lead time de importação superior a 4 semanas, inviabilizando reparos rápidos.
Eficiência energética e tecnológica Equipamento ainda dentro de padrões de eficiência aceitáveis, sem tecnologias significativamente mais eficientes disponíveis no mercado. Tecnologia obsoleta com consumo energético muito superior a modelos novos (ex: motores sem VFD), ou que não atende a novas normas de segurança/produção.

💡 Orientação geral: A decisão entre retrofit e substituição deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo imediato, mas também a vida útil remanescente, a eficiência operacional, a disponibilidade de peças e o risco de falhas. A análise de óleo é um insumo crítico para essa decisão, fornecendo dados objetivos sobre a condição interna do equipamento.

Glossário Técnico

Viscosidade Cinemática
Medida da resistência de um fluido ao escoamento sob gravidade, expressa em milímetros quadrados por segundo (mm²/s) ou centistokes (cSt). É um parâmetro crítico para a formação da película lubrificante.
Índice de Viscosidade (IV)
Parâmetro que mede a variação da viscosidade de um óleo com a temperatura. Um IV alto indica que a viscosidade do óleo muda menos com as flutuações de temperatura, mantendo a proteção em diversas condições operacionais.
Ponto de Fluidez (Pour Point)
A menor temperatura na qual um óleo lubrificante continua a fluir sob condições específicas de teste. É importante para garantir a capacidade de bombeamento do óleo em ambientes frios.
Aditivo Extrema Pressão (EP)
Composto químico adicionado ao óleo básico para formar uma película protetora nas superfícies metálicas sob cargas elevadas e temperaturas extremas, prevenindo o contato metal-metal e o desgaste.
TBN (Total Base Number)
Medida da reserva alcalina de um óleo lubrificante, indicando sua capacidade de neutralizar ácidos formados durante a combustão ou oxidação. Um TBN adequado é crucial para a proteção contra corrosão.
Óleo Sintético
Lubrificante formulado artificialmente por síntese química, como Polialfaolefinas (PAO), Ésteres ou Polialquilenoglicóis (PAG). Oferece desempenho superior em termos de estabilidade térmica, resistência à oxidação e Índice de Viscosidade em comparação com óleos minerais.

Perguntas Frequentes

Qual a diferença entre metais de desgaste, aditivos e contaminantes na análise de óleo?
Metais de desgaste são partículas metálicas desprendidas dos componentes da máquina devido ao atrito ou corrosão, como Ferro e Cobre, indicando falhas. Aditivos são elementos químicos intencionalmente adicionados ao óleo para melhorar suas propriedades, como Cálcio e Zinco, e seu monitoramento verifica a degradação do lubrificante. Contaminantes são substâncias externas que não deveriam estar no óleo, como Silício (poeira) ou Sódio (água), que podem acelerar o desgaste ou degradar o óleo. A ASTM D5185 é um método padrão para diferenciar e quantificar esses elementos.
Como os limites de alerta são estabelecidos para metais de desgaste?
Os limites de alerta são estabelecidos com base em uma combinação de fatores, incluindo o histórico de análises do equipamento (tendências), recomendações do fabricante do equipamento, especificações do fabricante do lubrificante e padrões da indústria. Geralmente, um aumento súbito ou uma taxa de aumento acelerada em relação à linha de base é mais preocupante do que um valor absoluto. Por exemplo, um aumento de 20% em Ferro em um curto período pode acionar um alerta, mesmo que o valor ainda esteja abaixo de um limite máximo absoluto.
Quais são os principais metais de desgaste e o que eles indicam?
Os principais metais de desgaste incluem Ferro (Fe), que geralmente indica desgaste de componentes ferrosos como engrenagens, eixos e rolamentos; Cobre (Cu), que pode vir de buchas, rolamentos de bronze ou trocadores de calor; Cromo (Cr), associado a anéis de pistão ou rolamentos cromados; Alumínio (Al), de pistões, carcaças ou contaminação por sujeira; e Chumbo (Pb), que pode indicar desgaste de rolamentos de biela. A identificação da fonte exata requer conhecimento dos materiais de construção do equipamento.
A espectrometria detecta todas as partículas de desgaste?
A espectrometria de emissão atômica (ICP-OES, RDE-OES) é eficaz na detecção de partículas de desgaste de tamanho microscópico, tipicamente abaixo de 5-10 micrômetros. Partículas maiores, que podem ser indicativas de desgaste severo ou falha catastrófica, podem não ser totalmente quantificadas por esses métodos. Para detectar partículas maiores, técnicas complementares como a ferrografia analítica ou a contagem de partículas são frequentemente empregadas, fornecendo uma visão mais completa do regime de desgaste.

Conclusão

A interpretação da presença de metais de desgaste por espectrometria é uma pedra angular da manutenção preditiva moderna. Ao analisar as tendências e os níveis de elementos como Ferro, Cobre e Cromo, é possível diagnosticar problemas em componentes críticos antes que evoluam para falhas maiores. A integração desses dados com outras análises de óleo, como a Viscosidade Cinemática e o TBN, oferece uma visão holística da saúde do equipamento e do lubrificante. Para aprofundar seus conhecimentos e garantir a longevidade de seus ativos, consulte as diretrizes e recursos técnicos disponíveis no LubSpecs, que oferece informações valiosas para otimizar seus programas de manutenção.
