Qual a principal causa da redução da rigidez dielétrica em óleos isolantes?

A principal causa da redução da rigidez dielétrica em óleos isolantes é a presença de contaminantes, especialmente a água e partículas sólidas. A água, mesmo em pequenas quantidades (acima de 30 ppm), forma pontes condutoras sob campo elétrico, facilitando a ruptura do isolamento. Partículas, como fibras de celulose ou resíduos metálicos, também criam caminhos de menor resistência, diminuindo a capacidade do óleo de suportar a tensão. A oxidação do óleo ao longo do tempo também gera subprodutos que afetam negativamente a rigidez.

Com que frequência o óleo isolante de um transformador deve ser testado?

A frequência dos testes de óleo isolante depende de fatores como a idade do transformador, sua criticidade, condições de operação e histórico de manutenção. Para transformadores de alta potência, a norma IEC 60422 recomenda testes anuais para equipamentos em serviço normal. No entanto, transformadores mais antigos, sob cargas elevadas ou em ambientes agressivos, podem exigir testes semestrais ou trimestrais. A análise de gases dissolvidos (DGA) pode ser feita a cada 6 meses, enquanto testes de rigidez dielétrica e teor de umidade são cruciais em cada inspeção.

O que fazer se o teor de umidade do óleo isolante estiver acima do limite?

Se o teor de umidade do óleo isolante estiver acima do limite recomendado (geralmente >35 ppm para óleos em serviço), é imperativo tomar medidas corretivas. A primeira ação é investigar a fonte da umidade, que pode ser vazamentos, vedantes comprometidos ou degradação do isolamento sólido. Em seguida, o óleo pode ser submetido a um processo de desumidificação ou filtragem a vácuo, que remove a água e gases dissolvidos. Em casos extremos de contaminação ou degradação avançada, a substituição total do óleo pode ser necessária para restaurar a performance dielétrica e a vida útil do transformador.

A viscosidade do óleo isolante afeta a rigidez dielétrica?

Indiretamente, sim. A viscosidade cinemática do óleo isolante, embora não seja um fator direto na rigidez dielétrica, influencia a capacidade do óleo de circular e dissipar calor, o que afeta a temperatura de operação do transformador. Temperaturas elevadas aceleram a degradação do óleo e do isolamento sólido, aumentando a formação de subprodutos e a absorção de umidade, que por sua vez reduzem a rigidez dielétrica. Óleos com viscosidade inadequada podem comprometer o resfriamento e, consequentemente, a estabilidade dielétrica a longo prazo.

Análise da Rigidez Dielétrica e Umidade em Óleos Isolantes

A rigidez dielétrica e o teor de umidade são parâmetros críticos para a avaliação da condição de óleos minerais isolantes em transformadores de alta potência. A capacidade de um óleo isolante de suportar tensões elétricas sem falhar é diretamente influenciada por sua pureza e ausência de contaminantes, especialmente água. Um baixo teor de umidade é essencial para manter a integridade do isolamento, prevenindo descargas parciais e falhas dielétricas que podem comprometer a operação e a vida útil do transformador. A análise regular desses parâmetros, conforme as diretrizes de normas internacionais, é fundamental para a manutenção preditiva e a segurança operacional. O LubSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Dado verificado (Normas ASTM e IEC)

A rigidez dielétrica de um óleo isolante novo, conforme a norma ASTM D1816 (Método de Teste Padrão para Tensão de Ruptura Dielétrica de Óleos Isolantes Usando Eletrodos Esféricos), deve ser tipicamente superior a 30 kV para uma lacuna de 2 mm. Para óleos em serviço, a IEC 60156 (Líquidos Isolantes – Determinação da Tensão de Ruptura Dielétrica à Frequência Industrial) estabelece limites mínimos que variam de 20 kV a 50 kV, dependendo da tensão nominal do transformador e do tipo de equipamento. O teor de umidade, medido pela ASTM D1533 (Método de Teste Padrão para Água em Líquidos Isolantes por Titulação Karl Fischer), não deve exceder 30 ppm para óleos novos e geralmente é mantido abaixo de 35 ppm para óleos em serviço em transformadores de alta tensão, para garantir a performance dielétrica adequada.

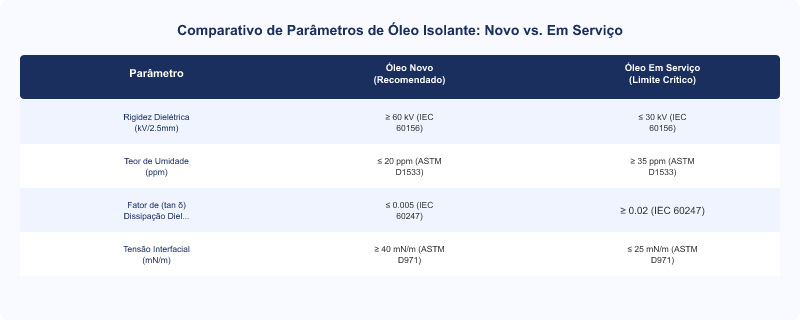

Comparativo de Parâmetros de Óleo Isolante: Novo vs. Em Serviço

Parâmetro	Óleo Novo (Recomendado)	Óleo Em Serviço (Limite Crítico)
Rigidez Dielétrica (kV/2.5mm)	≥ 60 kV (IEC 60156)	≤ 30 kV (IEC 60156)
Teor de Umidade (ppm)	≤ 20 ppm (ASTM D1533)	≥ 35 ppm (ASTM D1533)
Fator de Dissipação Dielétrica (tan δ)	≤ 0.005 (IEC 60247)	≥ 0.02 (IEC 60247)
Tensão Interfacial (mN/m)	≥ 40 mN/m (ASTM D971)	≤ 25 mN/m (ASTM D971)

A integridade de um transformador de alta potência depende crucialmente da qualidade do seu óleo mineral isolante. Dois dos parâmetros mais vitais para monitorar essa qualidade são a rigidez dielétrica e o teor de umidade. A rigidez dielétrica é a medida da capacidade do óleo de resistir a uma tensão elétrica sem que ocorra uma descarga disruptiva, ou seja, uma falha de isolamento. Já o teor de umidade, ou água dissolvida no óleo, é um dos principais contaminantes que degradam essa capacidade.

A Importância da Rigidez Dielétrica

A função primária do óleo isolante em um transformador é fornecer isolamento elétrico e atuar como meio de resfriamento. A rigidez dielétrica é, portanto, um indicador direto da eficácia do óleo em sua função isolante. Quando a rigidez dielétrica diminui, o risco de falhas elétricas internas, como descargas parciais e arcos elétricos, aumenta significativamente. Essas falhas podem levar a danos irreversíveis no transformador, resultando em interrupções no fornecimento de energia e custos de reparo elevados.

A medição da rigidez dielétrica é realizada através de testes padronizados, como os descritos nas normas ASTM D1816 e IEC 60156. Estes testes envolvem a aplicação de uma tensão crescente a uma amostra de óleo entre dois eletrodos, registrando a tensão no momento da ruptura dielétrica. Os valores obtidos são comparados com os limites estabelecidos pelas normas para determinar se o óleo ainda é adequado para uso ou se requer tratamento ou substituição.

O Impacto do Teor de Umidade

A água é um dos contaminantes mais prejudiciais em óleos isolantes. Ela pode entrar no transformador através de vedantes danificados, respiração do equipamento ou degradação da celulose isolante. Mesmo em pequenas concentrações, a umidade reduz drasticamente a rigidez dielétrica do óleo e acelera o envelhecimento do isolamento sólido (papel e celulose), que é higroscópico. A presença de água, combinada com altas temperaturas, pode levar à formação de ácidos e lodos, que corroem os componentes internos do transformador e obstruem os canais de resfriamento.

O teor de umidade é tipicamente medido pelo método Karl Fischer, conforme a norma ASTM D1533. Este método quantifica a quantidade de água presente no óleo em partes por milhão (ppm). Manter o teor de umidade dentro de limites aceitáveis é crucial para prolongar a vida útil do transformador e garantir sua operação segura. Valores elevados de umidade são um sinal de alerta para a necessidade de desumidificação do óleo ou de investigação da fonte de ingresso de água.

Outros Fatores de Degradação e Monitoramento

Além da rigidez dielétrica e do teor de umidade, outros parâmetros como o Índice de Viscosidade (IV), Ponto de Fulgor, Ponto de Fluidez e a acidez (TBN) são importantes para uma avaliação completa do óleo isolante. A degradação do óleo mineral pode ser acelerada por oxidação, contaminação por partículas e altas temperaturas de operação. O monitoramento contínuo e a análise periódica desses fluidos são práticas essenciais de manutenção preditiva.

Para aprofundar-se nas especificações e nos procedimentos de análise de óleos isolantes, o portal LubSpecs (https://www.lubspecs.com.br) oferece um vasto acervo de informações técnicas e guias práticos, auxiliando profissionais na gestão eficaz de seus ativos. A compreensão e aplicação rigorosa dessas análises garantem a confiabilidade e a eficiência energética dos transformadores de alta potência.

Pontos de Atenção de Engenharia

Óleo Isolante (degradação) ⚙️ Mecanismo: Oxidação e hidrólise do óleo mineral, aceleradas por calor e presença de umidade/oxigênio, formam ácidos e lodos que comprometem a rigidez dielétrica e a capacidade de resfriamento. 🔍 Sintoma: Redução da rigidez dielétrica em testes, aumento do teor de umidade, coloração escura do óleo, formação de borra no fundo do tanque. ✅ Orientação: Realizar análises periódicas de óleo (rigidez dielétrica, umidade, acidez, fator de dissipação) e considerar tratamento ou substituição ao primeiro sinal de degradação significativa.
Isolamento Sólido (papel/celulose) ⚙️ Mecanismo: A umidade e a temperatura elevadas causam a depolimerização da celulose, liberando água e gases, o que enfraquece o isolamento e acelera a degradação do óleo. 🔍 Sintoma: Aumento do teor de furfuraldeídos no óleo (indicador de degradação da celulose), aumento do teor de umidade no óleo, falhas dielétricas em testes de isolamento. ✅ Orientação: Manter o teor de umidade do óleo o mais baixo possível e controlar a temperatura de operação do transformador para preservar a vida útil do isolamento sólido.
Buchas e Vedantes ⚙️ Mecanismo: Envelhecimento e ressecamento dos materiais de vedação (borracha, silicone) devido à exposição ao calor, UV e ozônio, resultando em vazamentos de óleo e ingresso de umidade/oxigênio. 🔍 Sintoma: Vazamentos visíveis de óleo nas buchas ou juntas, aumento do teor de umidade no óleo sem outra fonte aparente. ✅ Orientação: Inspecionar visualmente as buchas e vedantes regularmente, substituindo-os preventivamente ou ao primeiro sinal de degradação para evitar contaminação do óleo.

Usabilidade no Mercado Brasileiro

Complexidade da Análise e Interpretação A análise completa de óleos isolantes requer equipamentos de laboratório específicos e conhecimento técnico para interpretar os resultados de acordo com as normas. 💡 Impacto: Empresas sem laboratório interno precisam contratar serviços especializados, o que pode gerar custos e dependência externa. A interpretação errônea dos dados pode levar a decisões de manutenção inadequadas.
Disponibilidade de Laboratórios Acreditados Embora existam laboratórios no Brasil, a capilaridade pode ser um desafio em regiões mais remotas, dificultando a coleta e o envio de amostras em tempo hábil. 💡 Impacto: Atrasos na análise podem comprometer a manutenção preditiva, aumentando o risco de falhas não detectadas. Custos de logística para envio de amostras podem ser elevados.
Manuseio e Descarte de OLUC O Óleo Usado ou Contaminado (OLUC) é um resíduo perigoso e seu manuseio e descarte são regulamentados pela Resolução CONAMA nº 362/2005, exigindo procedimentos específicos e empresas licenciadas. 💡 Impacto: O descarte inadequado pode gerar multas ambientais e danos à reputação. A contratação de empresas especializadas para coleta e rerrefino é obrigatória, adicionando um custo operacional.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Óleo isolante 'para toda a vida' do transformador.	A realidade técnica é que o óleo isolante se degrada com o tempo e o uso, perdendo suas propriedades dielétricas e de resfriamento. A vida útil do óleo é finita e depende diretamente das condições de operação e da manutenção preventiva, exigindo testes e, eventualmente, tratamento ou substituição.
Qualquer óleo mineral serve para transformador.	Não é qualquer óleo mineral. Óleos isolantes são formulados com características específicas de rigidez dielétrica, viscosidade, ponto de fulgor e estabilidade oxidativa, conforme normas como IEC 60296. O uso de óleos não específicos pode comprometer seriamente o isolamento e a segurança do transformador.
Umidade no óleo é um problema menor, só afeta a rigidez.	A umidade é um dos maiores inimigos do isolamento. Além de reduzir a rigidez dielétrica do óleo, ela migra para o isolamento sólido (papel), acelerando sua degradação e liberando mais água e ácidos. Isso cria um ciclo vicioso que diminui drasticamente a vida útil do transformador e aumenta o risco de falhas catastróficas.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Óleos isolantes de qualidade duvidosa ou sem certificação podem ser encontrados em faixas de preço 20% a 40% abaixo dos produtos de marcas estabelecidas, mas essa economia inicial é ilusória.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Falha dielétrica prematura" ⚙️ Causa de Engenharia: Óleo isolante com baixa rigidez dielétrica inicial ou rápida degradação devido a contaminantes (umidade, partículas) e ausência de aditivos. ⏳ Timing de Manifestação: 3 a 12 meses após o enchimento do transformador, especialmente sob carga.
⚠️ Falha recorrente: "Aumento rápido do teor de umidade" ⚙️ Causa de Engenharia: Vedantes do transformador comprometidos, respiração inadequada ou óleo de baixa qualidade com alta higroscopicidade. ⏳ Timing de Manifestação: 6 a 18 meses de operação, com picos após períodos de alta umidade ambiente.
⚠️ Falha recorrente: "Formação de borra e lodo no óleo" ⚙️ Causa de Engenharia: Oxidação acelerada do óleo devido a altas temperaturas, presença de oxigênio e ausência de aditivos antioxidantes. ⏳ Timing de Manifestação: 18 a 36 meses de operação, visível em amostras de óleo e inspeções internas.
⚠️ Falha recorrente: "Superaquecimento do transformador" ⚙️ Causa de Engenharia: Degradação do óleo resultando em perda da capacidade de resfriamento, ou formação de lodo obstruindo os canais de circulação. ⏳ Timing de Manifestação: Após 24 meses de operação contínua, especialmente em transformadores mais antigos ou sobrecarregados.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Shell Diala, Nynas Nytro, Petrobras Lubrax	R$ 15 - R$ 25/litro	Alta pureza, aditivos de última geração, certificações internacionais (IEC, ASTM), suporte técnico especializado, garantia de desempenho e rastreabilidade. Foco em máxima vida útil e segurança.
Tier 2 (marca regional/intermediária)	Marcas nacionais de médio porte, importadores com boa reputação	R$ 10 - R$ 18/litro	Bom custo-benefício, conformidade com normas básicas, qualidade aceitável para a maioria das aplicações, mas com menor capilaridade de suporte ou portfólio de aditivos mais simples.
Tier 3 (genérico/white-label)	Óleos sem marca definida, importados de baixo custo	R$ 5 - R$ 12/litro	Preço como único diferencial. Risco elevado de não conformidade com normas, pureza questionável, ausência de aditivos essenciais e suporte pós-venda inexistente. Economia inicial que se traduz em alto custo total de propriedade.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Shell Diala S4 ZX-I (Tier 1 (marca líder)) ⭐ Ponto forte: Óleo isolante totalmente inibido, com excelente estabilidade oxidativa e baixa formação de borra, projetado para transformadores de alta potência e longa vida útil. 🎯 Perfil ideal: Posicionado para compradores que priorizam máxima confiabilidade e extensão da vida útil do transformador em condições operacionais exigentes.
Nynas Nytro Libra (Tier 1 (marca líder)) ⭐ Ponto forte: Óleo isolante não inibido de alta pureza, com excelente desempenho em baixas temperaturas e alta rigidez dielétrica, ideal para transformadores que exigem alta performance. 🎯 Perfil ideal: Recomendado para operações que demandam um óleo de base pura com excelente desempenho dielétrico e térmico, especialmente em regiões com variações de temperatura.
Petrobras Lubrax Industrial Transformador (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Óleo mineral isolante de base parafínica, com boa estabilidade oxidativa e propriedades dielétricas adequadas para transformadores de distribuição e potência. 🎯 Perfil ideal: Opção preferencial para quem busca um produto nacional com boa relação custo-benefício e suporte técnico local para aplicações industriais gerais.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3, neste contexto, seriam óleos isolantes comercializados sem marca reconhecida, sem certificações de laboratório acreditado (IEC, ASTM) e sem ficha técnica detalhada que comprove suas propriedades dielétricas e de pureza. Frequentemente, são produtos de origem desconhecida ou com processos de refino e aditivação inadequados.

Riscos de engenharia e segurança identificados:

❌ Baixa rigidez dielétrica inicial ou rápida degradação, levando a falhas elétricas e curtos-circuitos no transformador.
❌ Alto teor de umidade e contaminantes, que aceleram o envelhecimento do isolamento sólido e a formação de ácidos.
❌ Ponto de fulgor abaixo do limite de segurança, aumentando o risco de incêndio em caso de falha ou sobreaquecimento do equipamento.

💡 Recomendação de compra: Para óleos isolantes, a escolha de produtos Tier 3 (genéricos ou sem certificação) representa um risco inaceitável para a segurança operacional e a vida útil do transformador. Sempre exija laudos de conformidade com normas internacionais e rastreabilidade do fabricante.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O óleo isolante possui laudo de análise de rigidez dielétrica e teor de umidade conforme ASTM D1816/IEC 60156 e ASTM D1533, emitido por laboratório acreditado?
Qual a garantia de desempenho dielétrico do óleo fornecido e quais são os limites para acionar a garantia?
Há disponibilidade de assistência técnica especializada para análise e tratamento de óleo isolante no local?
Qual o prazo de validade do óleo isolante e as condições ideais de armazenamento para manter suas propriedades dielétricas?
O fornecedor oferece serviço de coleta e rerrefino de Óleo Usado ou Contaminado (OLUC) em conformidade com a Resolução CONAMA nº 362/2005?
Quais são os aditivos presentes no óleo e qual a sua função na manutenção da rigidez dielétrica e estabilidade oxidativa?
O óleo possui certificação para uso em transformadores de alta potência, conforme as especificações dos fabricantes de equipamentos originais (OEM)?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Ignorar a correlação entre umidade e rigidez dielétrica Muitos compradores focam apenas na rigidez dielétrica sem considerar que o teor de umidade é o principal fator de sua degradação. Um óleo com boa rigidez hoje pode ter um teor de umidade elevado que causará falha em breve, especialmente sob carga. ✅ Como evitar: Sempre exija e analise ambos os parâmetros (rigidez dielétrica e teor de umidade) em conjunto. Um teor de umidade acima de 35 ppm é um sinal de alerta, mesmo que a rigidez dielétrica ainda esteja aceitável.
⚠️ Subestimar a importância da amostragem correta A coleta inadequada da amostra de óleo pode levar a resultados de teste errôneos, como contaminação por umidade atmosférica ou partículas. Isso resulta em diagnósticos incorretos e decisões de manutenção equivocadas. ✅ Como evitar: Siga rigorosamente os procedimentos de amostragem conforme a ABNT NBR 10576 ou ASTM D923, utilizando equipamentos limpos e secos, e garantindo que o recipiente esteja hermeticamente fechado imediatamente após a coleta.
⚠️ Atrasar a manutenção preventiva baseada em limites mínimos Esperar que os parâmetros do óleo atinjam os limites mínimos críticos antes de agir pode ser tarde demais. A degradação é um processo contínuo e a intervenção tardia pode resultar em danos permanentes ao isolamento do transformador. ✅ Como evitar: Estabeleça limites de alerta (warning limits) que sejam mais conservadores que os limites críticos (action limits). Atue proativamente com desumidificação ou filtragem quando os parâmetros se aproximam dos limites de alerta, evitando a degradação avançada.
⚠️ Não considerar o Ponto de Fluidez em climas frios Em regiões com baixas temperaturas, um óleo isolante com Ponto de Fluidez inadequado pode solidificar ou ter sua viscosidade aumentada excessivamente, comprometendo o resfriamento e a circulação, o que indiretamente afeta a dissipação de calor e a estabilidade dielétrica. ✅ Como evitar: Verifique a especificação do Ponto de Fluidez (ASTM D97) do óleo e certifique-se de que ele é adequado para as temperaturas mínimas de operação do transformador na região de instalação, garantindo a fluidez contínua.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Verificação da continuidade do aterramento da carcaça do transformador 📋 Conforme ABNT NBR 5410 e NR-10, garantindo a segurança contra choques elétricos e descargas.

Fundação e Estrutural

Base de concreto nivelada e dimensionada para o peso total do transformador com óleo 📋 Evitar tensões mecânicas indevidas na estrutura do equipamento e garantir estabilidade operacional.

Sistema de Ventilação e Resfriamento

Espaço adequado para circulação de ar e acesso aos radiadores/ventiladores 📋 Manter a temperatura de operação dentro dos limites do projeto, conforme especificações do fabricante.

Acesso e Segurança

Área de acesso desobstruída para manutenção e inspeção 📋 Conforme NR-10 e NR-12, garantindo a segurança dos operadores e técnicos.

Armazenamento do Óleo

Local de armazenamento do óleo isolante novo protegido de umidade e contaminação 📋 Manter a integridade dielétrica do óleo antes do enchimento, em conformidade com as recomendações da ABNT NBR 10576.

Instrumentação

Calibração de todos os instrumentos de medição (temperatura, pressão, nível) 📋 Garantir leituras precisas para monitoramento e controle do transformador.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
ABNT NBR 10576 — Óleo mineral isolante de transformador e reator	Óleo isolante	Estabelece os requisitos para amostragem, manuseio, tratamento e ensaios de óleos minerais isolantes em equipamentos elétricos.
IEC 60156 — Líquidos Isolantes – Determinação da Tensão de Ruptura Dielétrica à Frequência Industrial	Óleo isolante	Define o método de teste para determinar a rigidez dielétrica do óleo, essencial para avaliar sua capacidade isolante.
ASTM D1533 — Standard Test Method for Water in Insulating Liquids by Coulometric Karl Fischer Titration	Óleo isolante	Especifica o método para quantificar o teor de umidade em líquidos isolantes, crucial para a manutenção da rigidez dielétrica.
IEC 60422 — Supervisão e Manutenção de Óleos Minerais Isolantes em Equipamentos Elétricos	Óleo isolante e transformadores	Fornece diretrizes para o monitoramento, amostragem e avaliação da condição de óleos isolantes em serviço, incluindo limites de aceitação.
ABNT NBR 5410 — Instalações elétricas de baixa tensão	Instalação elétrica do transformador	Estabelece as condições mínimas para garantir a segurança e o desempenho das instalações elétricas, incluindo aterramento e proteção.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Operação e manutenção de transformadores	Define os requisitos e condições mínimas para garantir a segurança e a saúde dos trabalhadores que interagem com instalações elétricas.

Eficiência Energética e Sustentabilidade

A eficiência energética em transformadores de alta potência é um fator crítico para a sustentabilidade, pois as perdas energéticas representam um consumo contínuo de recursos e emissões de carbono. A escolha e manutenção do óleo isolante impactam diretamente essas perdas.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Transformadores com Óleo Isolante Mineral Convencional	Perdas típicas de 0.2% a 0.5% da potência nominal em carga, dependendo da classe de eficiência.	A otimização do óleo e a redução de perdas podem gerar economias de R$ 5.000 a R$ 50.000/ano em grandes transformadores.
Transformadores com Óleos Ésteres Naturais/Sintéticos	Perdas em vazio e em carga comparáveis ou ligeiramente menores que óleos minerais, com maior ponto de fulgor e biodegradabilidade.	Benefícios mais relacionados à segurança e meio ambiente, com potencial de redução de custos de seguro e descarte.

🌱 Relevância ESG: A manutenção da qualidade do óleo isolante, incluindo a rigidez dielétrica e o teor de umidade, contribui diretamente para a redução das perdas energéticas do transformador, alinhando-se às metas ESG de redução de emissões de Escopo 2 (consumo de energia) e à certificação ISO 50001 de gestão de energia. A escolha de óleos com maior ponto de fulgor e biodegradabilidade também reforça o pilar ambiental do ESG.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção industrial e Tabela de Depreciação da Receita Federal (IN RFB 1700/2017)

Componente / Subsistema	Vida Útil Esperada	Observações
Óleo Mineral Isolante (em serviço)	20 a 30 anos com manutenção e testes periódicos	Reduzida para 10-15 anos em caso de contaminação severa ou sobrecarga constante sem tratamento.
Isolamento de Celulose (papel)	25 a 40 anos com óleo de boa qualidade	Reduzida drasticamente por umidade e altas temperaturas, acelerando a formação de furfuraldeídos.
Vedantes e Juntas	10 a 20 anos, dependendo do material	A degradação pode levar à entrada de umidade e oxigênio, comprometendo o óleo e o isolamento.
Núcleo e Enrolamentos	30 a 50 anos (vida útil do transformador)	A vida útil é diretamente impactada pela degradação do isolamento e do óleo, sendo o componente mais crítico.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um transformador novo equivalente	Custo acumulado > 60% do valor de reposição, indicando alto custo de propriedade.
Disponibilidade de peças de reposição	Peças críticas (buchas, comutadores) disponíveis com lead time aceitável (até 2 semanas)	Peças obsoletas ou com lead time > 4 semanas, comprometendo a disponibilidade.
Idade do equipamento vs. vida útil típica	Idade < 70% da vida útil esperada (ex: 20 anos para um transformador com vida útil de 30 anos)	Idade > 80% da vida útil esperada, com degradação avançada do isolamento.
Eficiência energética e perdas	Perdas em carga e em vazio dentro dos limites aceitáveis para a classe de potência	Perdas significativamente maiores que transformadores modernos (ex: >15% de diferença), justificando a substituição por payback energético.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um transformador de alta potência deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas o custo inicial, mas também os custos de manutenção, perdas energéticas e o risco de falha. Um retrofit é viável quando a estrutura principal está íntegra e a modernização de componentes críticos pode estender a vida útil de forma economicamente vantajosa. A substituição é recomendada quando a degradação é generalizada, a eficiência é baixa e a disponibilidade de peças é um problema crônico, indicando que o equipamento atingiu o fim de sua vida econômica.

Glossário Técnico

Rigidez Dielétrica: Capacidade de um material isolante, como o óleo, de suportar uma tensão elétrica sem que ocorra uma descarga disruptiva ou falha de isolamento. É medida em kV.
Teor de Umidade: Quantidade de água dissolvida ou em suspensão no óleo isolante, expressa em partes por milhão (ppm). É um dos principais contaminantes que reduzem a rigidez dielétrica.
Ponto de Fulgor (Flash Point): Menor temperatura na qual um óleo lubrificante libera vapores em quantidade suficiente para formar uma mistura inflamável com o ar, sob condições de teste específicas. É um indicador de segurança.
Ponto de Fluidez (Pour Point): Menor temperatura na qual um óleo lubrificante ainda é capaz de fluir sob condições de teste padronizadas. Importante para a operação em climas frios.
Óleo Mineral: Lubrificante ou fluido isolante obtido diretamente do refino e destilação do petróleo bruto, amplamente utilizado em transformadores devido às suas propriedades dielétricas e de resfriamento.
Aditivos: Substâncias químicas adicionadas ao óleo básico para melhorar ou conferir propriedades específicas, como antioxidantes para retardar a degradação ou inibidores de corrosão.
Viscosidade Cinemática: Medida da resistência de um fluido ao escoamento sob a ação da gravidade, expressa em milímetros quadrados por segundo (mm²/s) ou centistokes (cSt). Afeta a capacidade de resfriamento do óleo.
Rerrefino: Processo industrial de remoção de contaminantes e aditivos de óleos usados para produzir óleo básico novo, promovendo a sustentabilidade e a economia circular.

Perguntas Frequentes

Qual a principal causa da redução da rigidez dielétrica em óleos isolantes?: A principal causa da redução da rigidez dielétrica em óleos isolantes é a presença de contaminantes, especialmente a água e partículas sólidas. A água, mesmo em pequenas quantidades (acima de 30 ppm), forma pontes condutoras sob campo elétrico, facilitando a ruptura do isolamento. Partículas, como fibras de celulose ou resíduos metálicos, também criam caminhos de menor resistência, diminuindo a capacidade do óleo de suportar a tensão. A oxidação do óleo ao longo do tempo também gera subprodutos que afetam negativamente a rigidez.
Com que frequência o óleo isolante de um transformador deve ser testado?: A frequência dos testes de óleo isolante depende de fatores como a idade do transformador, sua criticidade, condições de operação e histórico de manutenção. Para transformadores de alta potência, a norma IEC 60422 recomenda testes anuais para equipamentos em serviço normal. No entanto, transformadores mais antigos, sob cargas elevadas ou em ambientes agressivos, podem exigir testes semestrais ou trimestrais. A análise de gases dissolvidos (DGA) pode ser feita a cada 6 meses, enquanto testes de rigidez dielétrica e teor de umidade são cruciais em cada inspeção.
O que fazer se o teor de umidade do óleo isolante estiver acima do limite?: Se o teor de umidade do óleo isolante estiver acima do limite recomendado (geralmente >35 ppm para óleos em serviço), é imperativo tomar medidas corretivas. A primeira ação é investigar a fonte da umidade, que pode ser vazamentos, vedantes comprometidos ou degradação do isolamento sólido. Em seguida, o óleo pode ser submetido a um processo de desumidificação ou filtragem a vácuo, que remove a água e gases dissolvidos. Em casos extremos de contaminação ou degradação avançada, a substituição total do óleo pode ser necessária para restaurar a performance dielétrica e a vida útil do transformador.
A viscosidade do óleo isolante afeta a rigidez dielétrica?: Indiretamente, sim. A viscosidade cinemática do óleo isolante, embora não seja um fator direto na rigidez dielétrica, influencia a capacidade do óleo de circular e dissipar calor, o que afeta a temperatura de operação do transformador. Temperaturas elevadas aceleram a degradação do óleo e do isolamento sólido, aumentando a formação de subprodutos e a absorção de umidade, que por sua vez reduzem a rigidez dielétrica. Óleos com viscosidade inadequada podem comprometer o resfriamento e, consequentemente, a estabilidade dielétrica a longo prazo.

Conclusão

A análise da rigidez dielétrica e do teor de umidade em óleos minerais isolantes é um pilar fundamental na gestão da saúde de transformadores de alta potência. Manter esses parâmetros dentro dos limites normativos, como os definidos pelas ASTM D1816, IEC 60156 e ASTM D1533, é crucial para prevenir falhas catastróficas, prolongar a vida útil do equipamento e garantir a segurança operacional. A negligência na monitorização desses indicadores pode resultar em custos elevados de reparo e interrupções não planejadas. Para um aprofundamento contínuo e acesso a recursos técnicos sobre lubrificantes e fluidos industriais, consulte o portal LubSpecs (https://www.lubspecs.com.br).
